Power-Pico

一款产品级的便携式 USB 电流表与低功耗测量分析仪


--- ## 📖 项目简介 **Power-Pico** 不仅仅是一个 USB 电流表。它是专为嵌入式开发者设计的**高精度低功耗分析工具**。针对传统电流表在 $\mu A$ 级别测量时的物理局限性，Power-Pico 采用了创新的**多档位自动切换采样**设计，实现了从 $1\mu A$ 到 $5A$ 的全量程覆盖。

bilibili主页 | 演示视频 | 硬件开源

### ✨ 核心特性 - **uA 级高精度**：采用 INA190 零漂移放大器，配合三档电阻分段采样。 - **协议诱骗**：支持 PD2.0 PPS 协议诱骗，最高支持 20V/5A 诱骗输出。 - **高性能 UI**：基于 STM32F411 + LVGL v9.2，提供丝滑的实时波形显示。 - **跨平台上位机**：配套 PySide6 开发的 Power-Pico Client，支持数据导出与实时功耗分析。 - **3D打印外壳**：提供完整的 3D 打印外壳与亚克力面板设计方案。 --- ## 🛠️ 硬件参数分析 | 模块 | 选型 | 优势 | | :--- | :--- | :--- | | **主控** | STM32F411CEU6 | 100MHz 高主频，支持 DSP 指令加速波形处理 | | **电流采样** | INA190 | 0.5nA 输入偏置电流，μA 级测量的核心保证 | | **ADC** | 12-bit (STM32 Internal) | 配合 DMA 实现 10kHz 以上的高速稳定采样 | | **屏幕** | 1.54" TFT (ST7789) | 240x240 分辨率，高对比度显示 | --- ## 🚀 快速复刻 ### 1.硬件 自行焊接硬件，或购买淘宝已经焊接组装好的套件 立创硬件开源界面：https://oshwhub.com/no_chicken/powerpico ### 2. 固件自行编译烧录 项目基于 Keil MDK 开发： 1. 克隆仓库：`git clone https://github.com/kingham/Power-Pico.git` 2. SWD口烧录BootLoader 3. 自行编译PowerPico，编译好生成的`.bin`文件再使用PowerPico Client烧录即可 ### 3. 结构组装 实物组装如下图所示: 3D爆炸图如下图所示:



### 4. 上位机运行 安装PowerPico Client使用即可，目前只支持window。 ## 🛠️ 使用说明 1. 硬件操作说明 Power-Pico的按键操作说明，和各个界面展示，如下图所示。顶部按键为 **换页/Boot** 按键，长按住顶部按键再上电，会直接进入Boot模式强制升级模式。 Power-Pico硬件目前只支持 **中文简体/English** 2种语言。







2. 客户端操作说明 PowerPico Client电脑客户端可以用于波形查看、记录、导出；能够进行对下位机硬件的固件升级。客户端目前支持 **中文简体/中文繁体/English/日本語** 4种语言。 PowerPico Client客户端上位机的具体使用方法详见：[客户端操作说明](https://no-chicken.com/content/Power-Pico/UserManual/client_operation.html)





## 📂 项目结构 ```text Power-Pico/ ├── Firmware/ # 固件，包括BootLoader.hex和App.bin ├── Hardware/ # 原理图 ├── 3D models/ # STL文件，用于3D打印外壳 └── Software/ # PowerPico的MDK软件工程，包括BootLoader和App ``` ## 💻代码框架 跟以前的项目一样，采用了 BootLoader + App 的结构，方便USB升级。程序分区如下图所示。

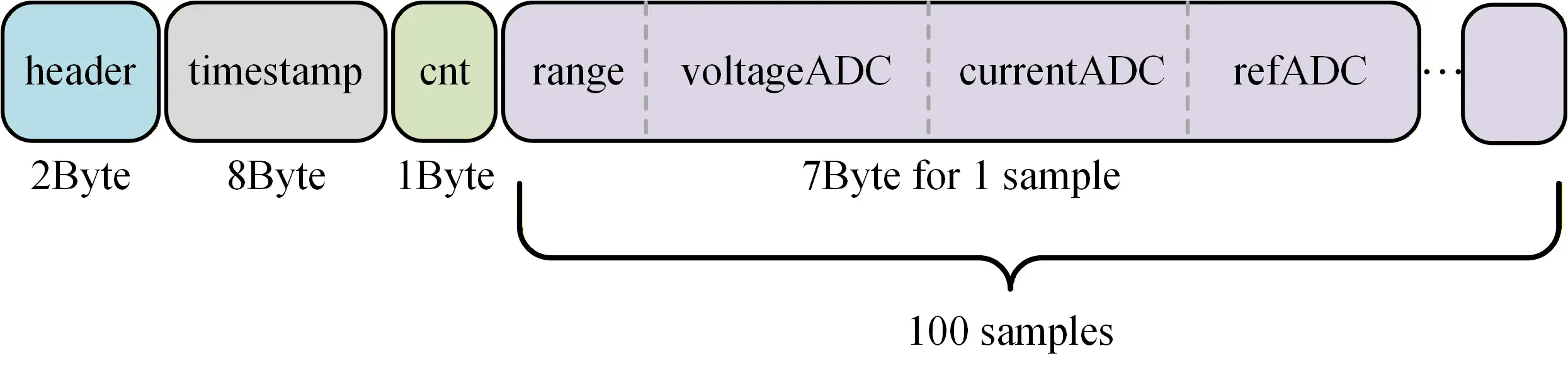

使用USB进行高速数据传输，数据包组成如下图所示。每个数据包100组数据，加上头共计711Bytes。

📖 参考资料 🤝 提交共享 欢迎提交 Issue 或 Pull Request 来增加项目功能，或修改代码bug!!
